ZW8-12系列戶外高壓真空斷路器  當前位置:首頁 >> 真空斷路器系列

產品詳情

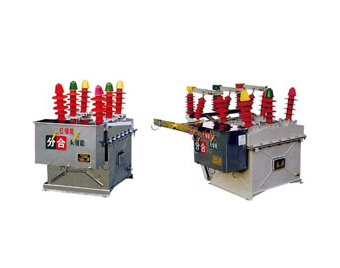

產品型號: ZW8-12系列戶外高壓真空斷路器
技術說明:
·概述
      ZW8-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
      ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。
      本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。

·技術參數
序號 名稱 單位 數據
6.3kA 12.5kA 20kA
1    額定電壓 kV 12
2    額定電流 A 630
3    額定短路負載開斷電流 kA 6.3 12.5 20
4    額定短路關合電流（峰值） kA 16 31.5 50
5    額定峰值耐受電流 kA 16 31.5 50
6    額定短時1min耐受電流 kA 63 12.5 20
7    額定絕緣水平    工頻耐壓（干式） kV   42
   雷電沖擊耐壓（峰值） 75
8    額定操作順序   分-0.3S-合分-180 S-合分
9    機械壽命 次 10000
10    額定短路開斷電流開斷次數 次 30
11    操動機構額定合閘電壓 V 110,220
12    操動機構額定分閘電流 A 110,220
13    觸頭開距 mm 11±1
14    超行程（觸頭彈簧壓縮長度） mm 3-0.3+1.0
15    三相分、合閘不同期性 ms ≤2
16    觸頭合閘彈跳時間 ms ≤2
17    平均分閘速度 m/s 1.0±0.2
18    平均合閘速度 m/s 0.7±0.15
19    分閘時間    最高操作電壓下 s 0.015-0.05
   最低操作電壓下 0.03-0.06
20    合閘時間 s 0.025-0.05
21    各相主回路電阻 μΩ ≤120
22    動靜觸頭允許磨擦累積厚度 mm 3

外形圖



1.接觸刀片　　　2.觸頭　　3.絕緣拉桿　　4.支柱　　5.隔離開關操作手柄　　6.轉軸　　7.隔離開關支架　　8.斷路器
